4500 Lux RP

Добавить в сравнение

Страна производства: Россия
Все характеристики

Проектирование и установка

В корзине шт Перейти

Нет в наличии

Или оформите заказ по телефону
8 (495) 532-56-77

Официальный дилер Есть в наличии Гарантия на оборудование и работы Оплата при получении

Готовы помочь и проконсультировать по всем вопросам

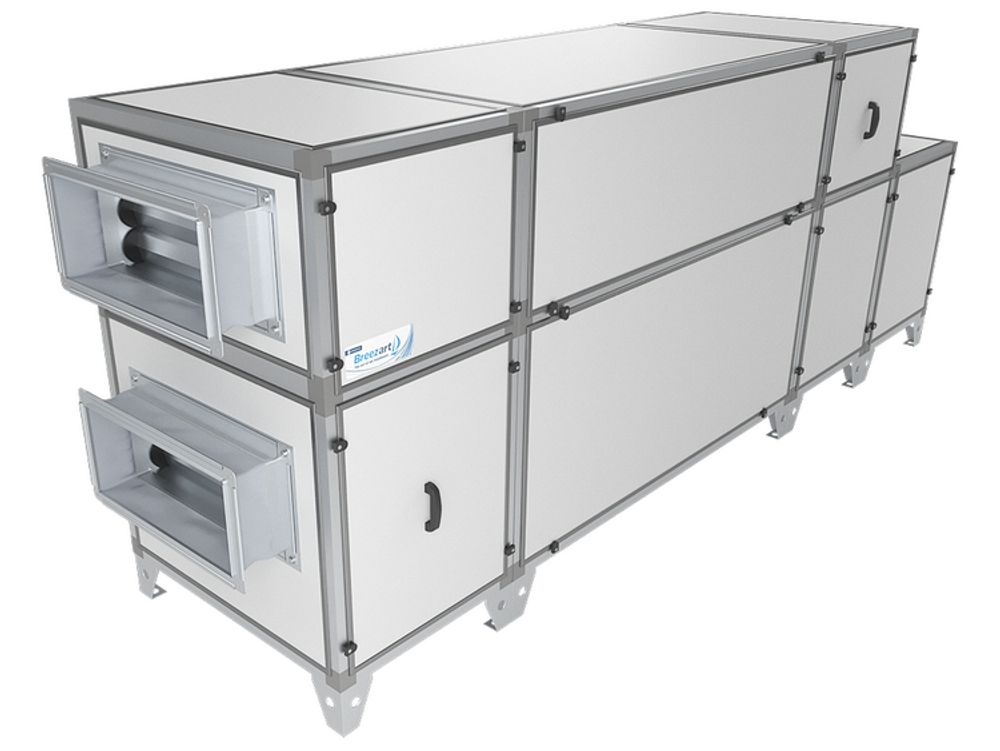

Описание: 4500 Lux RP

Вентиляционная установка с рекуператором и системой защиты от обмерзания, которая обеспечивает работу этой модели при температуре до -35°С. Оснащается электрическим калорифером, клапанами с электроприводом, автоматикой с необходимыми датчиками и пультом с цветным дисплеем. Может управлять канальным увлажнителем воздуха по Modbus или сигналом 0-10В.

Характеристики

Максимальная потребляемая мощность

25,8 кВт-380В | 33,3 кВт-380В

Серия

Lux RP

Страна производства

Россия

Тип нагревателя

Электрический

Тип рекуператора

Пластинчатый

Тип

Приточно-вытяжная установка

Модель

4500 Lux RP

Максимальный потребляемый ток

39,1 А | 50,5 А

заголовок_Вент-установка

4500 Lux RP – вентиляционная установка с рекуператором для вентиляции офисных помещений. Breezart 4500 Lux RP-BC

Типоразмер

4500

Масса

560

modification

differences

Вентилятор серии EC, Китай

baseModId

Полное название для заказа

4500 Lux RP-BC

Тип воздушного фильтра

800-540-300-8

Параметры вентилятора

Приток: 3160 об/мин | 1,6 кВт, вытяжка: 3160 об/мин | 1,6 кВт (серии EC, Китай)

Код нагревателя

22,5 кВт-380В | 30 кВт-380В

Напряжение питания

380 В

Уровень звукового давления LpA от корпуса

52 дБА

Совместимое оборудование 1

TPD-Gate - Шлюз Modbus RTU - Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)

Файл с графиком вентиляционной характеристики

https://v-conn.ru/export/ventchar/4500_lux_rp-bc_vent.png

Файл чертежа

https://v-conn.ru/export/draw/4500_lux_rp.png

Файл структурной схемы

https://v-conn.ru/export/struct/2000_lux_rp_pb.png

Фото пульта управления

https://v-conn.ru/export/photo/breezart_jlv135.png

Сторона подключения

правая, левая

Тип крепления

горизонтальное напольное

Сторона тех. обслуживания

по стороне подключения

Сторона обслуживания фильтра

по стороне подключения

Документация: 3D модель предоставляется по запросу

Документация: Требования к монтажу оборудования

https://breezart.ru/tech/breezart_installation_requirements.pdf

Документация: О компании (что мы производим, выполненные проекты)

https://breezart.ru/tech/breezart_about_company.pdf

Аннотация

ПВУ с противоточным рекуператором, работает при -35°С

Функции автоматики

<ul> <li>Регулировка мощности калорифера для нагрева воздуха до заданной температуры, защита от перегрева.</li> <li>Система защиты от замерзания и система разморозки рекуператора.</li> <li>Регулировка скорости вентилятора, 10 ступеней.</li> <li>Возможность управления различными увлажнителями воздуха с пульта вентустановки.</li> <li>Контроль загрязненности воздушного фильтра (цифровой датчик давления).</li> <li>Восемь недельных сценариев, часы реального времени.</li> <li>Возможность создания VAV-системы (требуется модуль JL208DP).</li> <li>Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.</li> <li>Управление через веб-интерфейс с компьютера или смартфона / планшета.</li> </ul>

Подробное описание

<ul>Напольная приточно-вытяжная установка в комплектации: <li>Электрический нагреватель.</li> <li>Противоточный пластинчатый рекуператор (с системой защиты от замерзания, эффективная работа до -35°С).</li> <li>Воздушные клапаны с электроприводом.</li> <li>Вентиляторы.</li> <li>Фильтры 800-540-300-8 "EU4-6000" (опционально M5).</li> <li>Система цифровой автоматики JetLogic с датчиками и пульт JLV135 c Wi-Fi.</li> </ul>

Краткое описание для сайта Breezart

Вентиляционная установка с рекуператором и системой защиты от обмерзания, которая обеспечивает работу модели 4500 Lux RP при температуре до -35°С. Оснащается электрическим калорифером, клапанами с электроприводом, автоматикой с необходимыми датчиками и пультом с цветным дисплеем. Эта вентустановка может управлять канальным увлажнителем воздуха по Modbus или сигналом 0-10В.

Совместимые опции 3

WEB - Удаленное управление вентустановкой через web-интерфейс (штатно)

Совместимые опции 4

CT - Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)

Совместимые опции 5

DC - Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)

Совместимые опции 6

PC - Выход 0-10В для управления инверторным ККБ (несовместимо с DC)

Совместимое оборудование 2

ALL HE P - Увлажнители Breezart с электрическим пред- и постнагревателем, увлажнители Carel humiSteam

Совместимое оборудование 3

JL208DP - Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)

Ссылка на описание пульта управления

https://breezart.ru/catalog/pult-jlv135-55551/

Документация: Инструкция по эксплуатации вентустановок Breezart

https://breezart.ru/tech/breezart_instruction_vent_jlv1xx.pdf

Документация: Сервисная инструкция для вентустановок Breezart

https://breezart.ru/tech/breezart_service_instruction_vent_jlv1xx.pdf

Цена 2

1882600

Тип входа/выхода, ширина х высота

Гибкая вставка 800 x 500 мм

Присоединительные размеры дренажа

32 мм

Уровень шума LwA на вых. притока | вх. вытяжки | от корпуса

77 дБА | 84 дБА | 67 дБА

Файл с графиком эффективности рекуператора

https://v-conn.ru/export/receff/4500_lux_rp-bc_eff.png

Компоновка ПВУ

горизонтальная

Документация: Техническое описание Breezart 4500 Lux RP-BC

https://v-conn.ru/selahu/sheetsbd/4500_Lux_RP-BC.pdf
