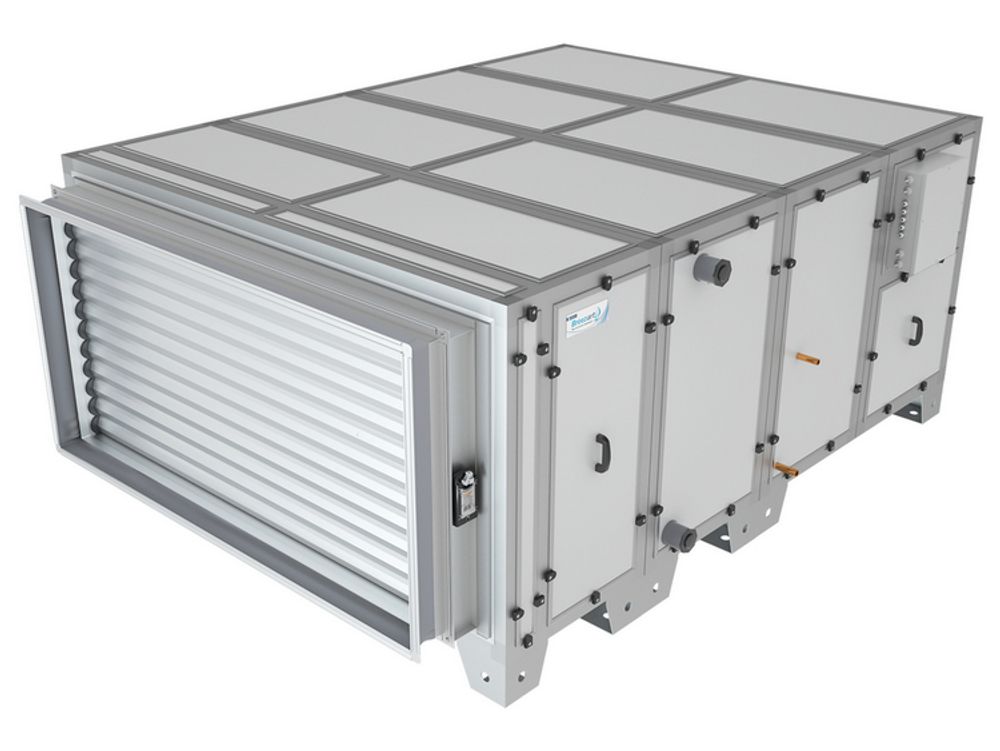

30000 Aqua F

Добавить в сравнение

Страна производства: Россия
Все характеристики

Проектирование и установка

В корзине шт Перейти

Нет в наличии

Или оформите заказ по телефону
8 (495) 532-56-77

Официальный дилер Есть в наличии Гарантия на оборудование и работы Оплата при получении

Готовы помочь и проконсультировать по всем вопросам

Описание: 30000 Aqua F

Приточная вентиляционная установка с фреоновым охладителем и водяным нагревателем. Комплектуется клапаном с приводом и возвратной пружиной, цифровой автоматикой и пультом с сенсорным дисплеем. Может управлять ККБ и поддерживает удаленное управление с компьютера или телефона.

Характеристики

Максимальная потребляемая мощность

16,8 кВт-380В

Серия

Aqua F

Страна производства

Россия

Тип нагревателя

Водяной

Тип

Приточная установка

Модель

30000 Aqua F

Максимальный потребляемый ток

25,5 А

заголовок_Вент-установка

30000 Aqua F – приточная вентиляционная установка с фреоновым охладителем для вентиляции зданий. Breezart 30000 Aqua F-BC

Типоразмер

30000

Масса

850

modification

differences

Вентилятор серии EC, Китай

baseModId

Полное название для заказа

30000 Aqua F-BC

Тип воздушного фильтра

1000-1040-300-10

Параметры вентилятора

2180 об/мин | 5,6 кВт x 3 шт (серии EC, Китай)

Код нагревателя

W2211

Напряжение питания

380 В

Уровень шума LwA на всасывании | на выпуске | от корпуса

82 дБА | 89 дБА | 70 дБА

Уровень звукового давления LpA от корпуса

56 дБА

Совместимое оборудование 1

TPD-Gate - Шлюз Modbus RTU - Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)

Файл с графиком вентиляционной характеристики

https://v-conn.ru/export/ventchar/30000_aqua_f-bc_vent.png

Файл чертежа

https://v-conn.ru/export/draw/30000_aqua_f.png

Файл структурной схемы

https://v-conn.ru/export/struct/10000_aqua_f.png

Фото пульта управления

https://v-conn.ru/export/photo/breezart_jlv135.png

Сторона подключения

правая, левая

Тип крепления

горизонтальное напольное

Сторона тех. обслуживания

по стороне подключения

Сторона обслуживания фильтра

по стороне подключения, противоположенно стороне подключения

Документация: 3D модель предоставляется по запросу

Документация: Требования к монтажу оборудования

https://breezart.ru/tech/breezart_installation_requirements.pdf

Документация: О компании (что мы производим, выполненные проекты)

https://breezart.ru/tech/breezart_about_company.pdf

Аннотация

ПУ со встроенной автоматикой и пультом с цветным сенсорным дисплеем

Функции автоматики

<ul> <li>Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания.</li> <li>Регулировка скорости вентилятора, 10 ступеней.</li> <li>Возможность управления различными увлажнителями воздуха с пульта вентустановки.</li> <li>Управление ККБ различного типа, в том числе сигналом 0-10В.</li> <li>Контроль загрязненности воздушного фильтра (цифровой датчик давления).</li> <li>Восемь недельных сценариев, часы реального времени.</li> <li>Возможность создания VAV-системы (требуется модуль JL208DP).</li> <li>Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.</li> <li>Управление через веб-интерфейс с компьютера или смартфона / планшета.</li> </ul>

Подробное описание

<ul> <li>Водяной нагреватель со смесительным узлом с 2-х или 3-х ходовым клапаном.</li> <li>2-x контурный фреоновый охладитель (управление ККБ от вентустановки).</li> <li>Воздушный клапан с электроприводом с возвратной пружиной. </li> <li>ЕС вентилятор.</li> <li>Фильтр 1000-1040-300-10 "EU4-16000 Aqua" (опционально M5).</li> <li>Система цифровой автоматики JetLogic с датчиками.</li> <li>Цветной сенсорный пульт управления JLV135 c Wi-Fi.</li> </ul>

Краткое описание для сайта Breezart

Приточная вентиляционная установка с фреоновым охладителем и водяным калорифером. Комплектуется EC вентилятором, клапаном с приводом и возвратной пружиной и пультом с сенсорным дисплеем. <nobr>30000 Aqua F</nobr> может управлять ККБ и поддерживает удаленное подключение с компьютера или телефона.

Совместимые опции 1

HAP - Управление увлажнителем с водяным пред- и постнагревателем

Совместимые опции 3

WEB - Удаленное управление вентустановкой через web-интерфейс (штатно)

Совместимые опции 4

CT - Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)

Совместимые опции 5

DC - Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)

Совместимые опции 6

PC - Выход 0-10В для управления инверторным ККБ (несовместимо с DC)

Совместимое оборудование 2

ALL EXTRA - Все вытяжные установки Breezart сбалансированные по производительности

Совместимое оборудование 3

ALL HA, HA P - Увлажнители Breezart с водяными нагревателями, увлажнители Carel humiSteam

Совместимое оборудование 4

JL208DP - Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)

Ссылка на описание пульта управления

https://breezart.ru/catalog/pult-jlv135-55551/

Документация: Инструкция по эксплуатации вентустановок Breezart

https://breezart.ru/tech/breezart_instruction_vent_jlv1xx.pdf

Документация: Сервисная инструкция для вентустановок Breezart

https://breezart.ru/tech/breezart_service_instruction_vent_jlv1xx.pdf

Совместимые опции 2

HA - Управление увлажнителем с водяным постнагревателем

Тип входа/выхода, ширина х высота

Гибкая вставка 2000 x 1000 мм

Тип охладителя

Фреоновый

Код охладителя

F2211

Присоединительные размеры дренажа

32 мм

Присоединительные размеры фреонового охладителя

2 х (22мм:42мм)

Присоединительные размеры калорифера

3" Н.Р.

Документация: Техническое описание Breezart 30000 Aqua F-BC

https://v-conn.ru/selahu/sheetsbd/30000_Aqua_F-BC.pdf
