3700 Aqua F NF

Добавить в сравнение

Страна производства: Россия
Все характеристики

Проектирование и установка

В корзине шт Перейти

Нет в наличии

Или оформите заказ по телефону
8 (495) 532-56-77

Официальный дилер Есть в наличии Гарантия на оборудование и работы Оплата при получении

Готовы помочь и проконсультировать по всем вопросам

Описание: 3700 Aqua F NF

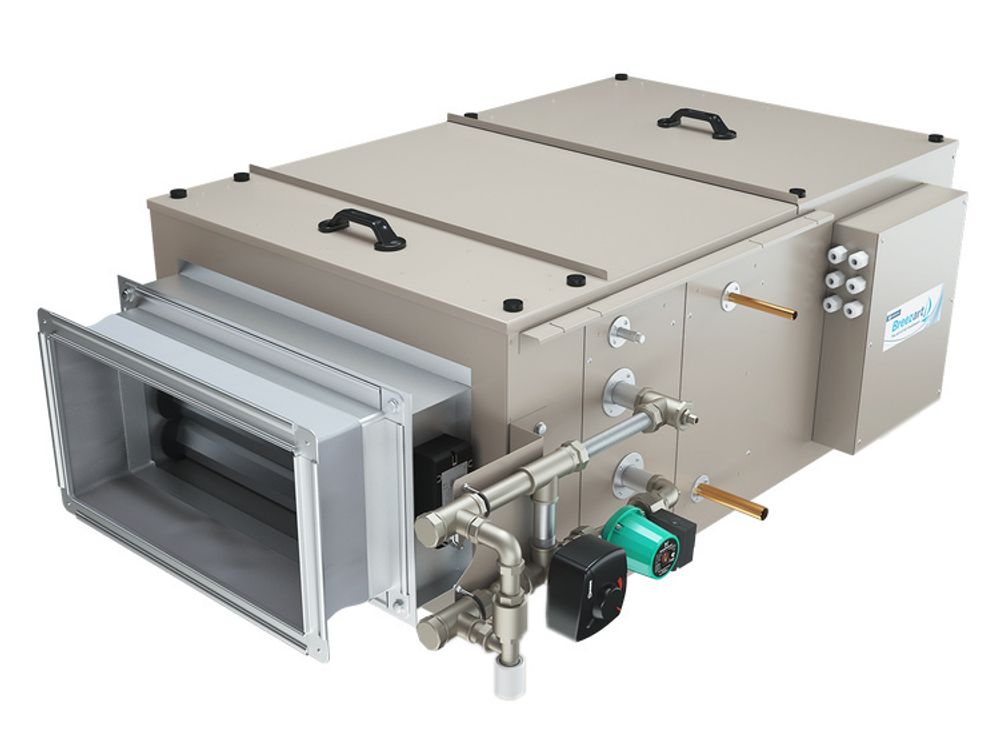

Приточная вентиляционная установка с фреоновым охладителем и водяным нагревателем. Комплектуется клапаном с приводом и возвратной пружиной, цифровой автоматикой и пультом с сенсорным дисплеем. Может управлять ККБ и поддерживает удаленное управление с компьютера или телефона.

Характеристики

Максимальная потребляемая мощность

1,2 кВт-380В

Серия

Aqua F

Страна производства

Россия

Тип нагревателя

Водяной

Тип

Приточная установка

Модель

3700 Aqua F NF

Максимальный потребляемый ток

1,8 А

заголовок_Вент-установка

3700 Aqua F NF – приточная вентиляционная установка с фреоновым охладителем для вентиляции офисных помещений. Breezart 3700 Aqua F-BC-NF

Типоразмер

3700

Масса

120

modification

BC-NF

differences

Вентилятор серии EC, Китай (бескаркасная)

baseModId

Полное название для заказа

3700 Aqua F-BC-NF

Тип воздушного фильтра

710-445-96

Параметры вентилятора

3270 об/мин | 1,1 кВт (серии EC, Китай)

Код нагревателя

W63 со смесит. узлом S3-25-8-4 | S2-25-6-1

Напряжение питания

380 В

Уровень шума LwA на всасывании | на выпуске | от корпуса

69 дБА | 75 дБА | 60 дБА

Уровень звукового давления LpA от корпуса

47 дБА

Совместимое оборудование 1

TPD-Gate - Шлюз Modbus RTU - Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)

Файл с графиком вентиляционной характеристики

https://v-conn.ru/export/ventchar/3700_aqua_f-bc-nf_vent.png

Файл чертежа

https://v-conn.ru/export/draw/2700_aqua_f_nf.png

Файл структурной схемы

https://v-conn.ru/export/struct/2000_aqua_f.png

Фото пульта управления

https://v-conn.ru/export/photo/breezart_jlv135.png

Сторона подключения

правая, левая

Тип крепления

потолочное, горизонтальное напольное

Сторона тех. обслуживания

по стороне подключения

Сторона обслуживания фильтра

снизу для потолочных, сверху для напольных

Документация: 3D модель предоставляется по запросу

Документация: Требования к монтажу оборудования

https://breezart.ru/tech/breezart_installation_requirements.pdf

Документация: О компании (что мы производим, выполненные проекты)

https://breezart.ru/tech/breezart_about_company.pdf

Аннотация

ПУ со встроенной автоматикой и пультом с цветным сенсорным дисплеем

Функции автоматики

<ul> <li>Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания.</li> <li>Регулировка скорости вентилятора, 10 ступеней.</li> <li>Возможность управления различными увлажнителями воздуха с пульта вентустановки.</li> <li>Управление ККБ различного типа, в том числе сигналом 0-10В.</li> <li>Контроль загрязненности воздушного фильтра (цифровой датчик давления).</li> <li>Восемь недельных сценариев, часы реального времени.</li> <li>Возможность создания VAV-системы (требуется модуль JL208DP).</li> <li>Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.</li> <li>Управление через веб-интерфейс с компьютера или смартфона / планшета.</li> </ul>

Подробное описание

<ul> <li>Возможность потолочного (SB) и напольного (PB) размещения.</li> <li>Водяной нагреватель со смесительным узлом с 2-х или 3-х ходовым клапаном.</li> <li>Фреоновый охладитель (управление ККБ от вентустановки).</li> <li>Воздушный клапан с электроприводом с возвратной пружиной. </li> <li>ЕС вентилятор.</li> <li>Фильтр 710-445-96 "EU4-3700 Frameless" (опционально M5).</li> <li>Система цифровой автоматики JetLogic с датчиками.</li> <li>Цветной сенсорный пульт управления JLV135 c Wi-Fi.</li> </ul>

Краткое описание для сайта Breezart

Приточная вентиляционная установка с фреоновым охладителем и водяным калорифером. Комплектуется EC вентилятором, клапаном с приводом и возвратной пружиной и пультом с сенсорным дисплеем. <nobr>3700 Aqua F NF</nobr> может управлять ККБ и поддерживает удаленное подключение с компьютера или телефона.

Совместимые опции 1

HAP - Управление увлажнителем с водяным пред- и постнагревателем

Совместимые опции 3

WEB - Удаленное управление вентустановкой через web-интерфейс (штатно)

Совместимые опции 4

CT - Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)

Совместимые опции 5

DC - Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)

Совместимые опции 6

PC - Выход 0-10В для управления инверторным ККБ (несовместимо с DC)

Совместимое оборудование 2

ALL EXTRA - Все вытяжные установки Breezart сбалансированные по производительности

Совместимое оборудование 3

ALL HA P - Увлажнители Breezart с водяным пред- и постнагревателем, увлажнители Carel humiSteam

Совместимое оборудование 4

JL208DP - Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)

Ссылка на описание пульта управления

https://breezart.ru/catalog/pult-jlv135-55551/

Документация: Инструкция по эксплуатации вентустановок Breezart

https://breezart.ru/tech/breezart_instruction_vent_jlv1xx.pdf

Документация: Сервисная инструкция для вентустановок Breezart

https://breezart.ru/tech/breezart_service_instruction_vent_jlv1xx.pdf

Совместимые опции 2

HA - Управление увлажнителем с водяным постнагревателем

Тип входа/выхода, ширина х высота

Гибкая вставка 600 x 300 мм

Тип охладителя

Фреоновый

Код охладителя

F63

Присоединительные размеры дренажа

32 мм

Присоединительные размеры фреонового охладителя

1/2 : 7/8"

Присоединительные размеры калорифера

1" Н.Р.

Присоединительные размеры см. узла с 3-х х.к.

1" В.Р.

Присоединительные размеры см. узла с 2-х х.к.

1" Н.Р.

Документация: Техническое описание Breezart 3700 Aqua F-BC-NF

https://v-conn.ru/selahu/sheetsbd/3700_Aqua_F-BC-NF.pdf
