Описание: 2000 Aqua Nord

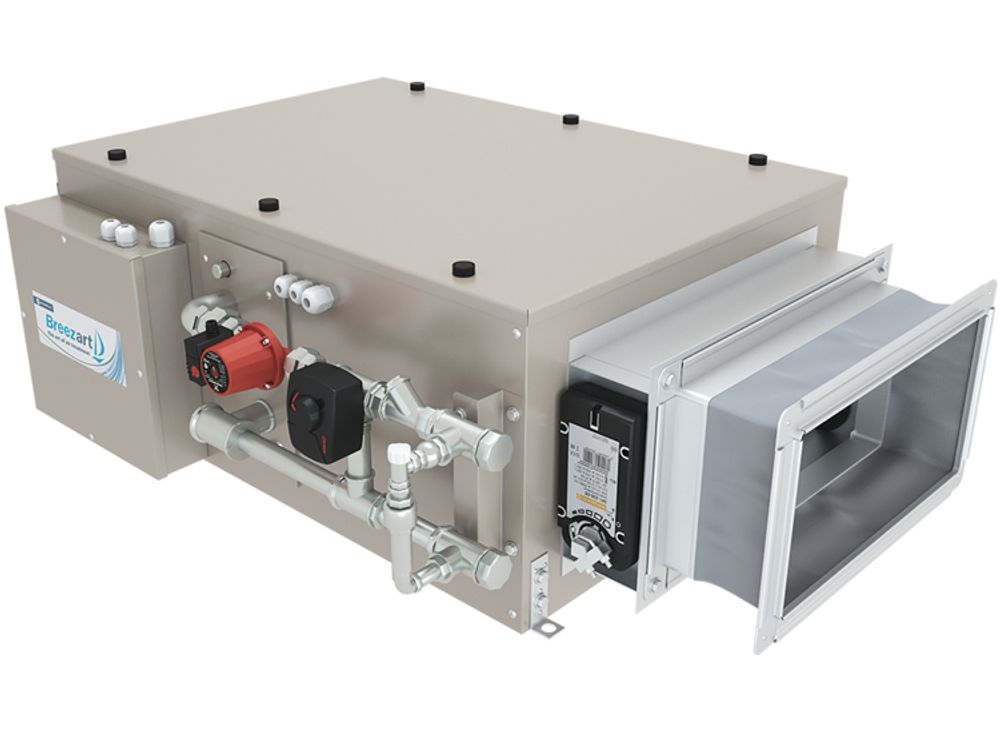

Приточная вентиляционная установка для регионов с холодным климатом. Она комплектуется электрическим преднагревателем, водяным нагревателем, воздушным клапаном с электроприводом и подогревом, автоматикой JetLogic и цветным пультом.

Характеристики

Максимальная потребляемая мощность

0,4 кВт-220В | 14,1 кВт-380В

Серия

Aqua Nord

Страна производства

Россия

Тип нагревателя

Водяной

Тип

Приточная установка

Модель

2000 Aqua Nord

Максимальный потребляемый ток

1,7 А | 22,5 А

заголовок_Вент-установка

2000 Aqua Nord – приточная вентиляционная установка для регионов с холодным климатом. Breezart 2000 Aqua Nord-FC

Типоразмер

2000

Масса

modification

differences

Вентилятор серии EC, Китай

baseModId

Полное название для заказа

2000 Aqua Nord-FC

Тип воздушного фильтра

585-295-48

Параметры вентилятора

2400 об/мин | 180 Вт x 2 шт (серии EC, Китай)

Код нагревателя

W52 со смесит. узлом S3-25-4-4 | S2-25-4-0,63 | 13,8 кВт-380В

Напряжение питания

220 В / 380 В

Уровень шума LwA на всасывании | на выпуске | от корпуса

65 дБА | 71 дБА | 58 дБА

Уровень звукового давления LpA от корпуса

44 дБА

Совместимое оборудование 1

TPD-Gate - Шлюз Modbus RTU - Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)

Файл с графиком вентиляционной характеристики

https://v-conn.ru/export/ventchar/2000_aqua_nord-fc_vent.png

Файл чертежа

https://v-conn.ru/export/draw/2000_aqua_nord.png

Файл структурной схемы

https://v-conn.ru/export/struct/2000_aqua_nord.png

Фото пульта управления

https://v-conn.ru/export/photo/breezart_jlv135.png

Сторона подключения

правая, левая

Тип крепления

потолочное, горизонтальное напольное

Сторона тех. обслуживания

по стороне подключения

Сторона обслуживания фильтра

снизу для потолочных, сверху для напольных

Документация: 3D модель предоставляется по запросу

Документация: Требования к монтажу оборудования

https://breezart.ru/tech/breezart_installation_requirements.pdf

Документация: О компании (что мы производим, выполненные проекты)

https://breezart.ru/tech/breezart_about_company.pdf

Аннотация

ПУ с преднагревателем, встроенной автоматикой и пультом с цветным сенсорным дисплеем

Функции автоматики

<ul> <li>Управление преднагревателем и воздушным клапаном с подогревом.</li> <li>Управление клапаном смесит. узла водяного калорифера для нагрева воздуха до заданной температуры, защита от замораживания.</li> <li>Регулировка скорости вентилятора, 10 ступеней.</li> <li>Возможность управления различными увлажнителями воздуха с пульта вентустановки.</li> <li>Контроль загрязненности воздушного фильтра (цифровой датчик давления).</li> <li>Восемь недельных сценариев, часы реального времени.</li> <li>Возможность создания VAV-системы (требуется модуль JL208DP).</li> <li>Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.</li> <li>Управление через веб-интерфейс с компьютера или смартфона / планшета.</li> </ul>

Подробное описание

<ul> <li>Возможность потолочного (SB) и напольного (PB) размещения.Приточная установка для регионов с холодным климатом, допустимая Т наружного воздуха: от -45°С. Комплектация:</li> <li>Водяной нагреватель со смесительным узлом с 2-х или 3-х ходовым клапаном.</li> <li>Электрический преднагреватель.</li> <li>Воздушный клапан с электроприводом с возвратной пружиной. </li> <li>ЕС вентилятор.</li> <li>Фильтр 585-295-48 "EU4-2000 Aqua" (опционально "M5-2000 Aqua").</li> <li>Система цифровой автоматики JetLogic с датчиками и пульт JLV135 c Wi-Fi.</li> </ul>

Краткое описание для сайта Breezart

Совместимые опции 1

HAP - Управление увлажнителем с водяным пред- и постнагревателем

Совместимые опции 3

WEB - Удаленное управление вентустановкой через web-интерфейс (штатно)

Совместимые опции 4

CT - Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)

Совместимые опции 5

DC - Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)

Совместимые опции 6

PC - Выход 0-10В для управления инверторным ККБ (несовместимо с DC)

Совместимое оборудование 2

ALL EXTRA - Все вытяжные установки Breezart сбалансированные по производительности

Совместимое оборудование 3

ALL HA P - Увлажнители Breezart с водяным пред- и постнагревателем, увлажнители Carel humiSteam

Совместимое оборудование 4

JL208DP - Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)

Ссылка на описание пульта управления

https://breezart.ru/catalog/pult-jlv135-55551/

Документация: Инструкция по эксплуатации вентустановок Breezart

https://breezart.ru/tech/breezart_instruction_vent_jlv1xx.pdf

Документация: Сервисная инструкция для вентустановок Breezart

https://breezart.ru/tech/breezart_service_instruction_vent_jlv1xx.pdf

Тип входа/выхода, ширина х высота

Гибкая вставка 500 x 250 мм

Присоединительные размеры калорифера

1" Н.Р.

Присоединительные размеры см. узла с 3-х х.к.

1" Н.Р.

Присоединительные размеры см. узла с 2-х х.к.

1" Н.Р.

Документация: Техническое описание Breezart 2000 Aqua Nord-FC

https://v-conn.ru/selahu/sheetsbd/2000_Aqua_Nord-FC.pdf
