3700 Aqua RR W

Добавить в сравнение

Страна производства: Россия
Все характеристики

Проектирование и установка

В корзине шт Перейти

Нет в наличии

Или оформите заказ по телефону
8 (495) 532-56-77

Официальный дилер Есть в наличии Гарантия на оборудование и работы Оплата при получении

Готовы помочь и проконсультировать по всем вопросам

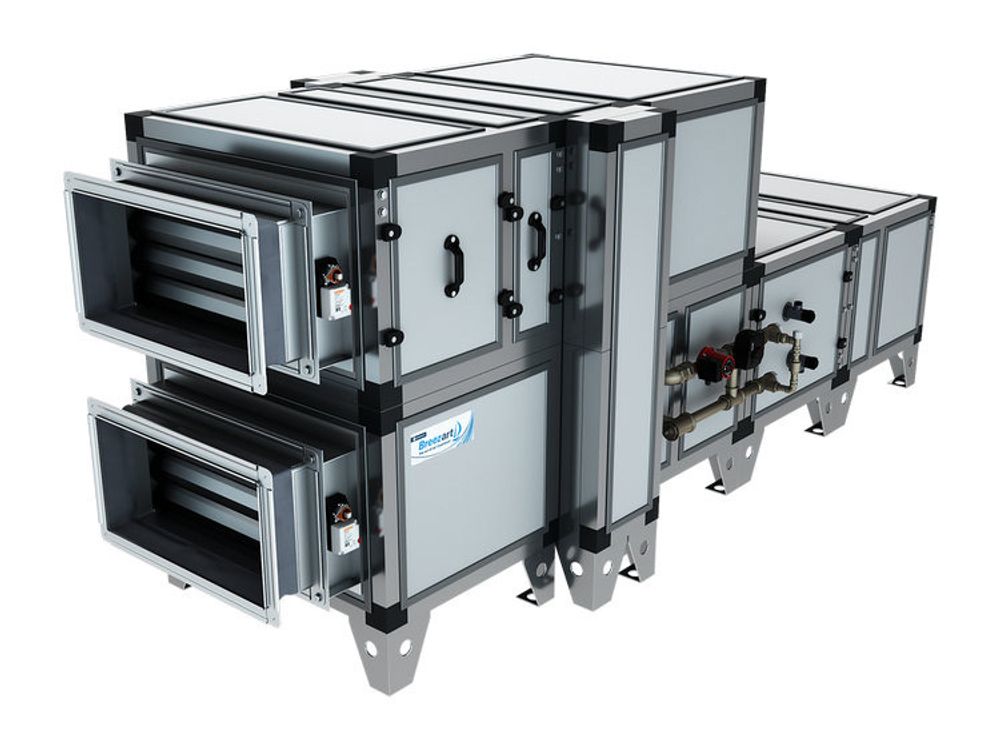

Описание: 3700 Aqua RR W

Эта модель позволяет создать систему приточно-вытяжной вентиляции с рекуперацией и охлаждением воздуха. Она комплектуется роторным рекуператором, водяным нагревателем, водяным охладителем, воздушными клапанами с электроприводом и возвратной пружиной, автоматикой с датчиками и пультом с цветным экраном.

Характеристики

Максимальная потребляемая мощность

2,4 кВт-380В

Серия

Aqua RR W

Страна производства

Россия

Тип нагревателя

Водяной

Тип рекуператора

Роторный

Тип

Приточно-вытяжная установка

Модель

3700 Aqua RR W

Максимальный потребляемый ток

3,9 А

заголовок_Вент-установка

3700 Aqua RR W – вентустановка для приточно-вытяжной вентиляции с рекуперацией тепла. Breezart 3700 Aqua RR W-BC

Типоразмер

3700

Масса

420

modification

differences

Вентилятор серии EC, Китай

baseModId

Полное название для заказа

3700 Aqua RR W-BC

Тип воздушного фильтра

600-350-300-6

Параметры вентилятора

Приток: 3270 об/мин | 1,1 кВт, вытяжка: 3270 об/мин | 1,1 кВт (серии EC, Китай)

Код нагревателя

W63 со смесит. узлом S3-25-6-4 | S3-25-8-4 | S2-25-6-1

Напряжение питания

380 В

Уровень звукового давления LpA от корпуса

41 дБА

Совместимое оборудование 1

TPD-Gate - Шлюз Modbus RTU - Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)

Файл с графиком вентиляционной характеристики

https://v-conn.ru/export/ventchar/3700_aqua_rr_w-bc_vent.png

Файл чертежа

https://v-conn.ru/export/draw/3700_aqua_rr_w.png

Файл структурной схемы

https://v-conn.ru/export/struct/2700_aqua_rr_w.png

Фото пульта управления

https://v-conn.ru/export/photo/breezart_jlv135.png

Сторона подключения

правая, левая

Тип крепления

горизонтальное напольное

Сторона тех. обслуживания

по стороне подключения

Сторона обслуживания фильтра

по стороне подключения, противоположенно стороне подключения

Документация: 3D модель предоставляется по запросу

Документация: Требования к монтажу оборудования

https://breezart.ru/tech/breezart_installation_requirements.pdf

Документация: О компании (что мы производим, выполненные проекты)

https://breezart.ru/tech/breezart_about_company.pdf

Аннотация

ПВУ со встроенной автоматикой и пультом с цветным сенсорным дисплеем

Функции автоматики

<ul> <li>Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания.</li> <li>Регулировка скорости вентилятора, 10 ступеней.</li> <li>Контроль загрязненности воздушного фильтра (цифровой датчик давления).</li> <li>Восемь недельных сценариев, функции «Комфорт» и «Рестарт».</li> <li>Часы реального времени (не сбрасываются при сбое питания).</li> <li>Возможность создания VAV-системы (требуется модуль JL208DP).</li> <li>Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.</li> <li>Управление через веб-интерфейс с компьютера или смартфона / планшета.</li> </ul>

Подробное описание

<ul> <li>Водяной нагреватель со смесительным узлом с 2-х или 3-х ходовым клапаном.</li> <li>Водяной охладитель.</li> <li>Роторный рекуператор.</li> <li>Воздушные клапаны с электроприводом с возвратной пружиной. </li> <li>Вентиляторы.</li> <li>Фильтры 600-350-300-6 "EU4-3700 Aqua" (опционально M5).</li> <li>Система цифровой автоматики JetLogic с датчиками и пульт JLV135 c Wi-Fi.</li> <li>Внимание: влажность вытяжного воздуха в холодный период не должна превышать 40%; запрещено использовать вентустановку для обслуживания бассейнов и др. помещ. с влагоизбытками.</li> </ul>

Краткое описание для сайта Breezart

Модель <nobr>3700 Aqua RR W</nobr> позволяет создать систему <nobr>приточно-вытяжной</nobr> вентиляции с рекуперацией и охлаждением воздуха. Она комплектуется роторным рекуператором, водяным нагревателем, водяным охладителем, воздушными клапанами с электроприводом и возвратной пружиной, автоматикой с датчиками и пультом с цветным экраном.

Совместимые опции 3

WEB - Удаленное управление вентустановкой через web-интерфейс (штатно)

Совместимые опции 4

CT - Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)

Совместимое оборудование 2

JL208DP - Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)

Ссылка на описание пульта управления

https://breezart.ru/catalog/pult-jlv135-55551/

Документация: Инструкция по эксплуатации вентустановок Breezart

https://breezart.ru/tech/breezart_instruction_vent_jlv1xx.pdf

Документация: Сервисная инструкция для вентустановок Breezart

https://breezart.ru/tech/breezart_service_instruction_vent_jlv1xx.pdf

Тип входа/выхода, ширина х высота

Гибкая вставка 600 x 300 мм

Тип охладителя

Водяной

Код охладителя

C63

Присоединительные размеры дренажа

32 мм

Присоединительные размеры водяного охладителя

1" Н.Р.

Присоединительные размеры калорифера

1" Н.Р.

Присоединительные размеры см. узла с 3-х х.к.

1" В.Р.

Присоединительные размеры см. узла с 2-х х.к.

1" Н.Р.

Уровень шума LwA на вых. притока | вх. вытяжки | от корпуса

65 дБА | 69 дБА | 56 дБА

Файл с графиком эффективности рекуператора

https://v-conn.ru/export/receff/3700_aqua_rr_w-bc_eff.png

Компоновка ПВУ

вертикальная

Документация: Техническое описание Breezart 3700 Aqua RR W-BC

https://v-conn.ru/selahu/sheetsbd/3700_Aqua_RR_W-BC.pdf
