25000 Aqua W

Добавить в сравнение

Страна производства: Россия
Все характеристики

Проектирование и установка

В корзине шт Перейти

Нет в наличии

Или оформите заказ по телефону
8 (495) 532-56-77

Официальный дилер Есть в наличии Гарантия на оборудование и работы Оплата при получении

Готовы помочь и проконсультировать по всем вопросам

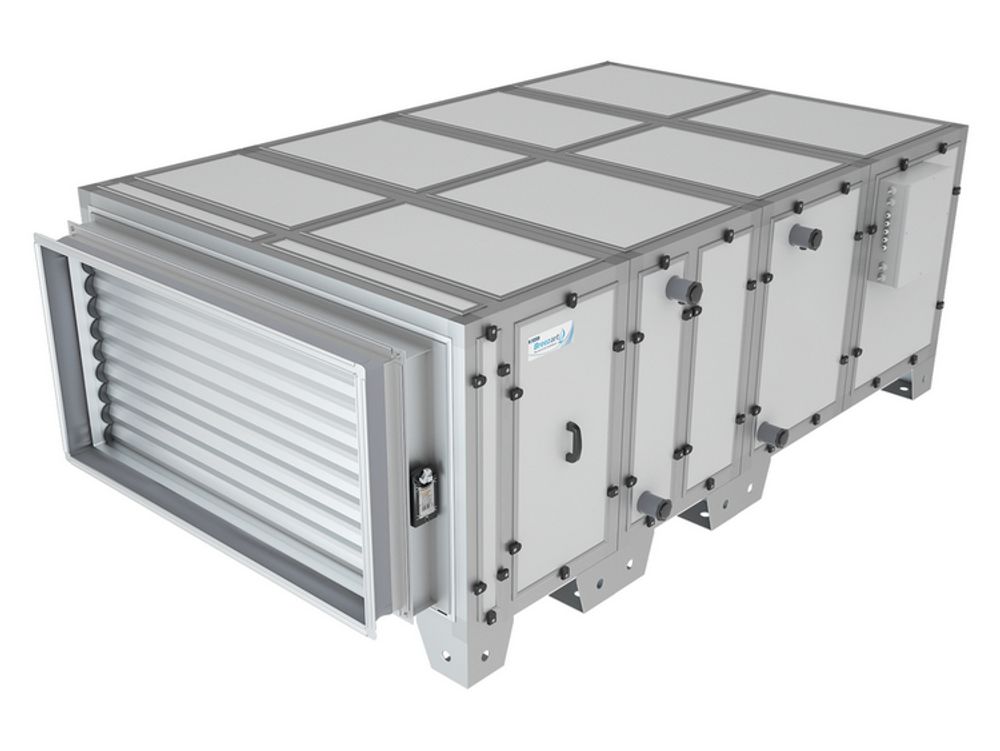

Описание: 25000 Aqua W

На базе серии Aqua W можно создать приточную систему вентиляции с охлаждением воздуха. Эта модель оснащается водяным охладителем, воздушным клапаном с электроприводом, автоматикой JetLogic и пультом с цветным экраном. Поддерживает удаленное управление с подключением через Wi-Fi.

Характеристики

Максимальная потребляемая мощность

11,2 кВт-380В

Серия

Aqua W

Страна производства

Россия

Тип нагревателя

Водяной

Тип

Приточная установка

Модель

25000 Aqua W

Максимальный потребляемый ток

17,0 А

заголовок_Вент-установка

25000 Aqua W – вентустановка для приточной системы вентиляции с охлаждением воздуха. Breezart 25000 Aqua W-BC

Типоразмер

25000

Масса

568

modification

differences

Вентилятор серии EC, Китай

baseModId

Полное название для заказа

25000 Aqua W-BC

Тип воздушного фильтра

790-865-300-8

Параметры вентилятора

2180 об/мин | 5,6 кВт x 2 шт (серии EC, Китай)

Код нагревателя

W1608

Напряжение питания

380 В

Уровень шума LwA на всасывании | на выпуске | от корпуса

84 дБА | 92 дБА | 71 дБА

Уровень звукового давления LpA от корпуса

57 дБА

Совместимое оборудование 1

TPD-Gate - Шлюз Modbus RTU - Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)

Файл с графиком вентиляционной характеристики

https://v-conn.ru/export/ventchar/25000_aqua_w-bc_vent.png

Файл чертежа

https://v-conn.ru/export/draw/25000_aqua_w.png

Файл структурной схемы

https://v-conn.ru/export/struct/10000_aqua_w.png

Фото пульта управления

https://v-conn.ru/export/photo/breezart_jlv135.png

Сторона подключения

правая, левая

Тип крепления

горизонтальное напольное

Сторона тех. обслуживания

по стороне подключения

Сторона обслуживания фильтра

по стороне подключения, противоположенно стороне подключения

Документация: 3D модель предоставляется по запросу

Документация: Требования к монтажу оборудования

https://breezart.ru/tech/breezart_installation_requirements.pdf

Документация: О компании (что мы производим, выполненные проекты)

https://breezart.ru/tech/breezart_about_company.pdf

Аннотация

ПУ со встроенной автоматикой и пультом с цветным сенсорным дисплеем

Функции автоматики

<ul> <li>Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания.</li> <li>Регулировка скорости вентилятора, 10 ступеней.</li> <li>Возможность управления различными увлажнителями воздуха с пульта вентустановки.</li> <li>Контроль загрязненности воздушного фильтра (цифровой датчик давления).</li> <li>Восемь недельных сценариев, функции «Комфорт» и «Рестарт».</li> <li>Часы реального времени (не сбрасываются при сбое питания).</li> <li>Возможность создания VAV-системы (требуется модуль JL208DP).</li> <li>Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.</li> <li>Управление через веб-интерфейс с компьютера или смартфона / планшета.</li> </ul>

Подробное описание

<ul> <li>Водяной нагреватель со смесительным узлом с 2-х или 3-х ходовым клапаном.</li> <li>Водяной охладитель.</li> <li>Воздушный клапан с электроприводом с возвратной пружиной. </li> <li>ЕС вентилятор.</li> <li>Фильтр 790-865-300-8 "EU4-12000 Aqua" (опционально M5).</li> <li>Система цифровой автоматики JetLogic с датчиками.</li> <li>Цветной сенсорный пульт управления JLV135 c Wi-Fi.</li> </ul>

Краткое описание для сайта Breezart

На базе <nobr>25000 Aqua W</nobr> можно создать приточную систему вентиляции с охлаждением воздуха. Эта модель оснащается EC вентилятором, водяным охладителем, воздушным клапаном с электроприводом, автоматикой JetLogic и пультом с цветным экраном. Поддерживает удаленное подключение через <nobr>Wi-Fi.</nobr>

Совместимые опции 1

HAP - Управление увлажнителем с водяным пред- и постнагревателем

Совместимые опции 3

WEB - Удаленное управление вентустановкой через web-интерфейс (штатно)

Совместимые опции 4

CT - Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)

Совместимое оборудование 2

ALL EXTRA - Все вытяжные установки Breezart сбалансированные по производительности

Совместимое оборудование 3

ALL HA, HA P - Увлажнители Breezart с водяными нагревателями, увлажнители Carel humiSteam

Совместимое оборудование 4

JL208DP - Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)

Ссылка на описание пульта управления

https://breezart.ru/catalog/pult-jlv135-55551/

Документация: Инструкция по эксплуатации вентустановок Breezart

https://breezart.ru/tech/breezart_instruction_vent_jlv1xx.pdf

Документация: Сервисная инструкция для вентустановок Breezart

https://breezart.ru/tech/breezart_service_instruction_vent_jlv1xx.pdf

Совместимые опции 2

HA - Управление увлажнителем с водяным постнагревателем

Тип входа/выхода, ширина х высота

Гибкая вставка 1600 x 800 мм

Тип охладителя

Водяной

Код охладителя

C1608

Присоединительные размеры дренажа

32 мм

Присоединительные размеры водяного охладителя

2 1/2" Н.Р.

Присоединительные размеры калорифера

2 1/2" Н.Р.

Документация: Техническое описание Breezart 25000 Aqua W-BC

https://v-conn.ru/selahu/sheetsbd/25000_Aqua_W-BC.pdf
