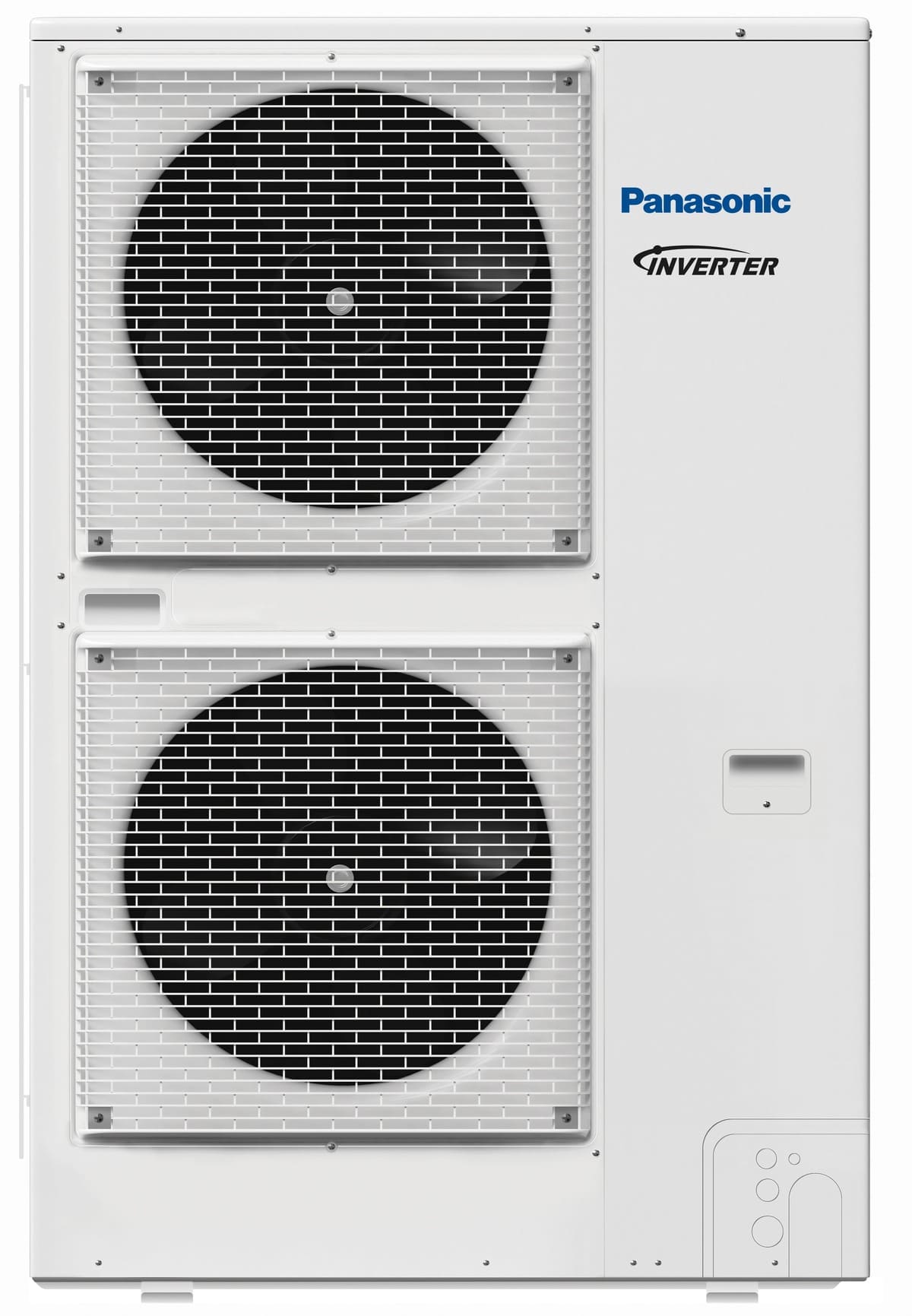

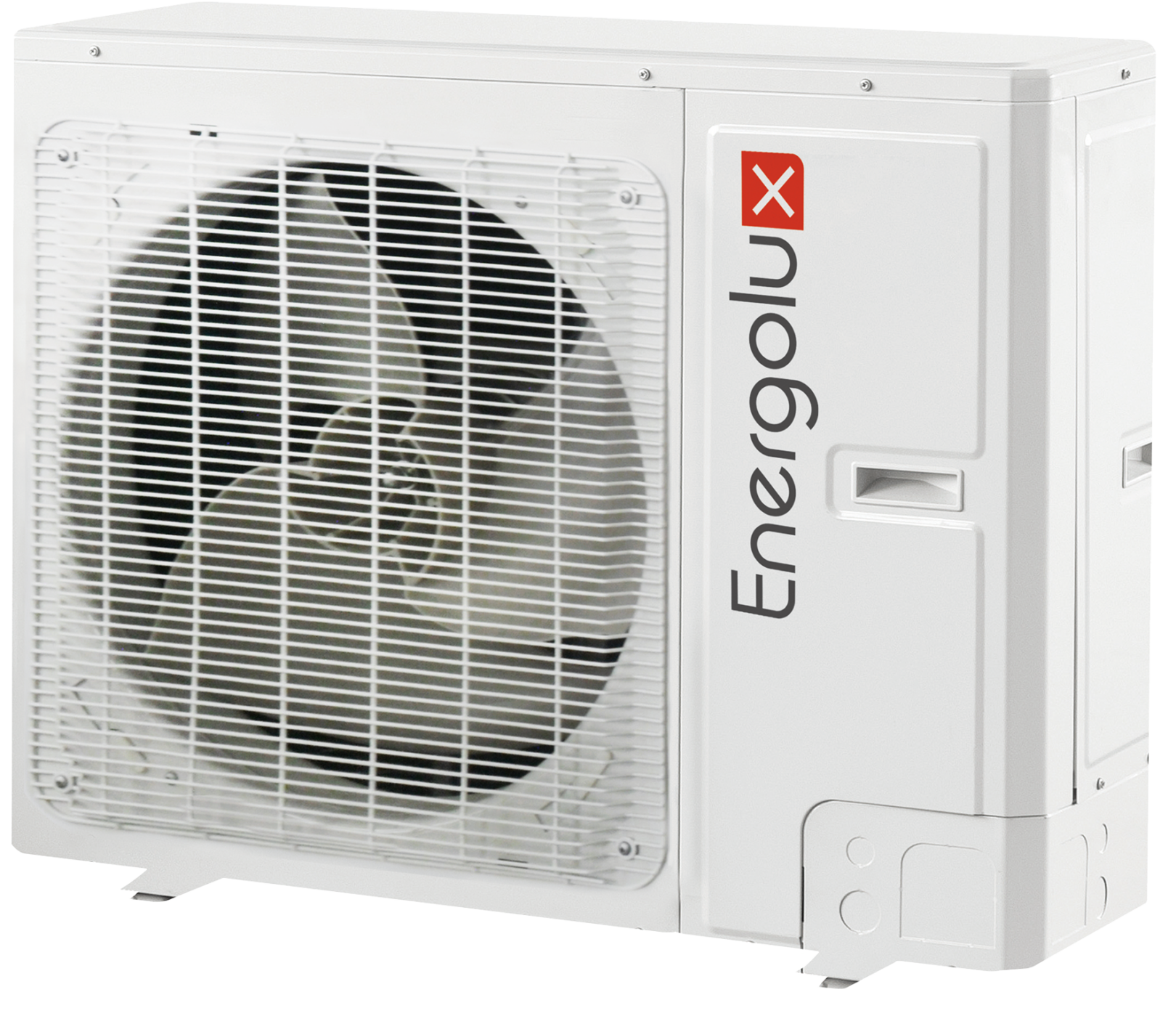

Наружные блоки VRF-mini

Наружные блоки mini-VRF предназначены для многозонального кондиционирования объектов малой и средней площади. Они сохраняют принцип переменного расхода хладагента и индивидуальное управление внутренними зонами, но отличаются более компактным корпусом и меньшим диапазоном производительности по сравнению с полноразмерными модульными VRF-системами.

Mini-VRF применяют в коттеджах, апартаментах, небольших офисах, магазинах, ресторанах и административных помещениях. Один наружный агрегат может обслуживать несколько внутренних блоков разных типов: настенных, кассетных, канальных или напольно-потолочных, если сочетание разрешено выбранной серией. Это позволяет уменьшить количество оборудования на фасаде и сохранить отдельную настройку температуры в помещениях.

Подбор выполняют по тепловой нагрузке каждой зоны. Затем определяют суммарную номинальную мощность внутренних блоков и коэффициент подключения к наружному. Допустимое число модулей, превышение суммы мощностей, длина трассы и перепады высот зависят от производителя. Нельзя выбирать mini-VRF только по общей площади здания или количеству комнат.

При сравнении учитывают:

• мощность охлаждения и обогрева;
• диапазон инверторного регулирования;
• число подключаемых внутренних блоков;
• допустимую общую длину труб;
• расстояние до наиболее удалённого блока;
• перепады высот;
• рабочие температуры;
• одно- или трёхфазное электропитание;
• уровень шума и габариты;
• направление выброса воздуха.

Компактность особенно полезна при размещении на техническом балконе, террасе или ограниченной площадке. Однако корпус нельзя устанавливать в тесной закрытой нише без расчёта вентиляции. Наружный блок должен свободно забирать воздух и отводить его после теплообменника; рециркуляция ухудшает производительность и повышает давление конденсации.

Для жилого объекта важна акустика. Оценивают не только паспортный шум, но и расстояние до окон, соседних помещений и ограждающих конструкций. Виброопоры и правильное основание уменьшают передачу структурного шума. Ночной режим может ограничивать обороты вентилятора, но иногда одновременно снижает доступную мощность.

Mini-VRF не следует путать с обычной мульти-сплит-системой. Оба решения подключают несколько внутренних блоков к одному наружному, но VRF обычно предлагает более гибкую магистраль, расширенное управление и профессиональные средства проектирования. Конкретное преимущество зависит от серии и конфигурации.

Монтаж включает расчёт диаметров труб, установку разветвителей, соблюдение ограничений по длинам, опрессовку и вакуумирование. Количество дополнительного хладагента определяется по фактической трассе. После адресации проверяют связь и работу каждой зоны.

Наружные блоки mini-VRF выбирают, когда нужен единый компактный источник холода для нескольких помещений, а полноразмерная модульная система избыточна. Решение формируется вместе с внутренними блоками, управлением и монтажной схемой.
